熱管散熱器是利用熱管技術能對許多老式散熱器或換熱產品和系統作重大的改進而產生出的新產品。熱管散熱器有自然冷卻和強迫風冷兩大類。風冷熱管散熱器的熱阻阻值能做得更小，常用于大功率電源中。

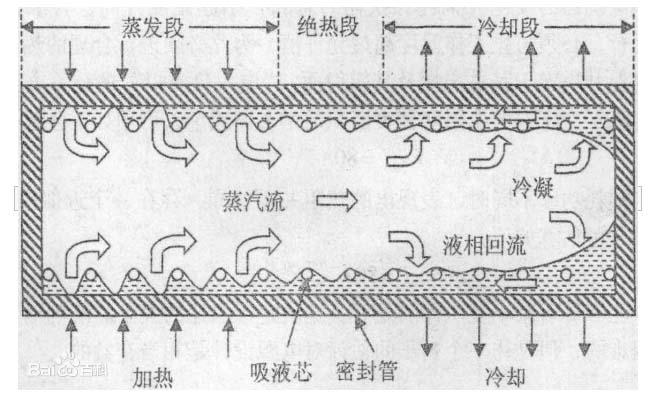

    熱管散熱器由密封管、吸液芯和蒸汽通道組成。吸液芯環繞在密封管的管壁上，浸有能揮發的飽和液體。這種液體可以是蒸餾水，也可以是氨、甲醇或丙酮等。充有氨、甲醇、丙酮等液體的熱管散熱器在低溫時仍具有很好的散熱能力。

    熱管散熱器運行時，其蒸發段吸收熱源(功率半導體器件等) 產生的熱量，使其吸液芯管中的液體沸騰化成蒸汽。帶有熱量的蒸汽就從熱管散熱器的蒸發段向其冷卻段移動，當蒸汽把熱量傳給冷卻段后，蒸汽就冷凝成液體。冷凝的液體便通過管壁上吸液芯的毛細管作用返回到蒸發段，如此重復上述循環過程不斷地散熱。



    熱管散熱器工作特性：

    熱管散熱器是一種高效率的散熱器件，它具有獨特的散熱特性。即它具有高的導熱率，它的蒸發段和冷卻段之間溫度沿軸向的分布是均勻和基本相等的。

散熱器的熱阻是由材料的導熱性和體積內的有效面積決定的。實體鋁或銅散熱器在體積達到0.006m3時，再加大其體積和面積也不能明顯減小熱阻了。對于雙面散熱的分立半導體器件，風冷的全銅或全鋁散熱器的熱阻只能達到0.04℃/W。而熱管散熱器可達到0.01℃/W。在自然對流冷卻條件下，熱管散熱器比實體散熱器的性能可提高十倍以上。



    1.熱響應速度快，它轉移熱量的能力比相同尺寸和重量的銅管要大1000多倍;

    2.體積小和重量輕;

    3.散熱效率高，可簡化電子設備的散熱設計，如變風冷為自冷;

    4.不需外加電源，工作時不需專門維護;

    5.具有很好的等溫性，熱平衡后，其蒸發段和冷卻段的溫度梯度相當小，可近似認 為是0;

    6.運行安全可靠，不污染環境，更環保
